      电脑控制扭转试验设备

      电脑控制扭转试验设备

      • 产品分类:扭转樱花草视频在线观看社区www
      • 机器型号:KZ-NZ-DNKZ
      • 机器品牌:樱花草在线影视www中文字幕测控
      在线咨询 153-6621-5472
      产品介绍
      用途:

      电脑控制扭转试验设备主要用于材料及制成品在室温下扭转力学性能的检测,也可用于材料及制成品的扭转破坏等性能试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。


      测量功能:
      采用计算机控制操作,软件同步显示扭矩和扭转角,加载速率,扭矩峰值等。也可以检测在一定转角下的扭矩或一定扭矩下的转角、扭矩-扭转角之间的关系、抗扭强度等技术指标,并有扭矩-扭转角、扭矩-时间、扭转角-时间。

      主机结构:
      主机采用卧式结构。左端扭矩盘连接传感器为固定端,右端加载为交流伺服电机通过摆线减速机传动带动加力盘转动,通过对试样加载将扭矩传到扭矩盘端来进行试验,加载系统可沿导轨移动和固定,用于调整试验空间。

      动系统:
      通过采用交流伺服电机和驱动器,保证试验过程的宽范围速度连续调节和均匀加载扭矩及扭角的检测采用高精度扭矩传感器,可正反两方向测量扭矩;扭转角的输出是通过交流伺服电机导出,保证显示角度的真实有效。通过计算机数据采集处理系统,将传感器信号处理后在计算机屏幕上显示。

      测量控制系统:
      试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成;位移测量控制系统由倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机控制、数据处理、显示等功能。

      试验过程:
      整个试验过程采用基于Windows平台、使用以图形为界面的视窗式操作软件,由键盘输入试验参数,鼠标操作虚拟按钮,自动完成全部试验过程。屏幕显示扭矩、角位移、扭矩—角位移曲线、樱花草视频在线观看社区www工作状态等。

      工作环境要求:
      1.在室温100C~350C范围内;对温度要求严格的试验,试验温度应为:23℃±5℃;
      2.相对湿度不大于80%;
      3.在稳固的基础上正确安装;
      4.在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中;
      5.电源电压的波动范围不应超过额定电压的 10%。

      满足标准:
      1.GB/T 10128 《金属材料室温扭转试验方法》;
      2.JJG 269《扭转樱花草视频在线观看社区www检定规程》。
      产品展示
      软件介绍:

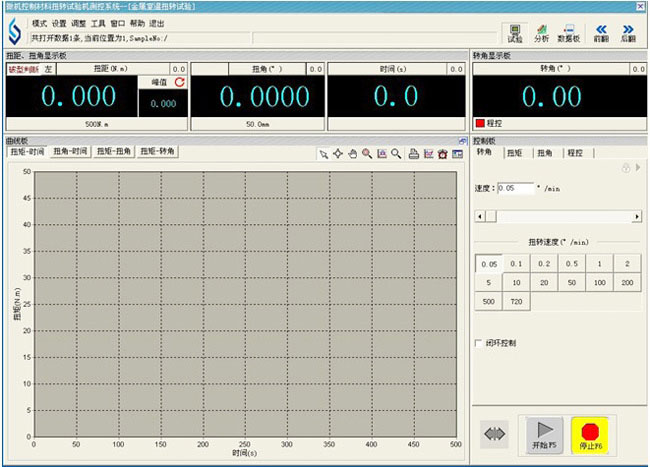

      1、试验曲线板,记录扭矩-时间,扭角-时间,扭矩-扭角和扭矩-转角试验曲线,可随时切换观察,高速采样。

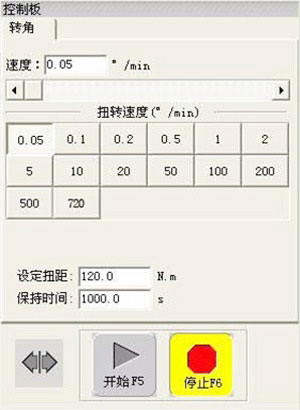

      2、试验速度控制面板

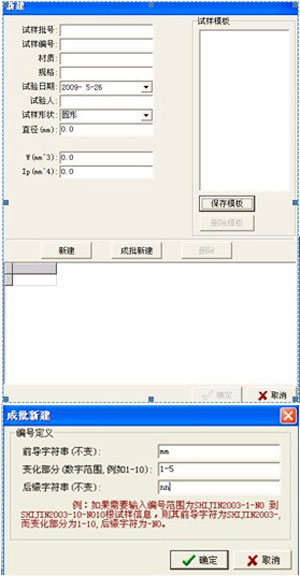

      3、新建试验面板

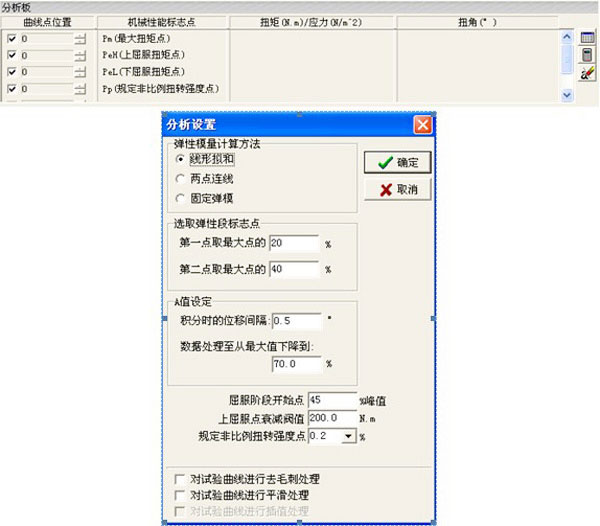

      4、试验结果分析板

      技术参数
      1、最大扭矩(N•m):2000(另有:100、200、300、500、1000、5000量程可选)
      2、扭矩测量范围(N•m):4-2000
      3、扭矩最小读数值(N•m):0.01
      4、扭矩分辨率:1/200000
      5、扭矩示值相对误差:≤±1.0% (正转和反转两个方向)
      6、扭矩重复性相对误差:≤1.0%(正转和反转两个方向)
      7、转角测量范围:0-10000°
      8、转角示值相对误差:≤±1% (正转和反转两个方向)
      9、扭角(小角度测量)显示最小分辨率:0.0001°
      10、转角最小读数值:0.01°
      11、试验转速:0.05-720°/min(屈服前应在3°/min-30°/min;屈服后不大于720°/min)无级调速
      12、扭转速度示值相对误差:≤±1% (正转和反转两个方向)
      13、扭转速度示值重复性误差:≤1.0%
      14、加力盘、扭矩盘间距离:0~500mm(可议)
      15、两夹头的同轴度:≤Φ0.3mm
      16、试样夹持直径:标准试样(圆试样Φ10,标距50mm,100mm)
      17、试验级别:1级
      18、试样夹持方式:根据试样定制一套夹具
      19、主机净尺寸(mm):1500*430*700mm
      20、主机重量(kg):约600
      21、电源:AC 220V±10%,50Hz

      电脑控制扭转樱花草视频在线观看社区www配置清单:
      1.主机一台
      2.交流伺服电机及驱动器控制系统1套
      3.高精度减速机1套
      4.直线导轨2套
      5.高精度双向扭矩传感器 1个
      6.扭转引伸计(北钢院)
      7.计算机:联想台式机(不含电脑桌)
      8.打印机:佳能彩色喷墨打印机
      9.信息采集卡(已插入计算机内)、樱花草视频在线观看社区www控制软件1套
      10.技术资料(使用说明书、合格证明书、装箱单)各1套
      11.随机工具1套
